Summit WM Series WLAN Switches

Summit WM 스위치는 사용하기 쉬운 고성능 무선랜 솔루션을 제공한다.

오늘날 대기업 환경은, 전용 리소스를 무선네트워크의 운영과 구축을 위해 거의 이용하지 않는다.

설치와 관리의 편안함에 초점을 맞추어, Extreme Networks Summit 무선이동 솔루션은 IT기업에 보안과 수행에 구애받지 않으며 그들 유저의

이동성의 업무를 간략화 해준다.





Summit WM 스위치는 가장 진보된 무선 어플리케이션을 지원할 준비가 되어있다.

고속,cross-subnet roaming,지능적인 멀티케스트를 지원하는 능력으로 인하여,

Summit WM 스위치 시리즈는 근시일내에 어떠한 모바일 음성이나 멀티미디어 네트워킹을 지원할수있다.

스위치마다 200개 까지의 AP능력으로 Summit WM 스위치 시리즈는 원거리 지점사무실 설치를 위한 중앙집중화 관리모드를 제공하면서

가장큰 WLAN 설치를 지원할수있다.

4X Fast Ethernet이나 2X Gigabit Ethernet version을 이용가능한 충분한 파워 서플라이를 갖춘 Summit WM 스위치는 모바일 데이터나

음성을 위한 최고의 솔루션이다.



Target Applications

• 다수유저와 장비를위한 무선 연결성

• voice over Wi-Fi와 같은 고성능 어플리케이션 지원을위한 WLAN

• 플러그앤 플레이 장치와 중앙집중형 지원의 분배된 무선 연결성

• 고이용성과 RF관리를 필요로한 어플리케이션

• 접속성과 무선침입차단 양쪽다 필요로한 사이트



Ease of Installation and Operation

• Wireless mobility access domains for multiple access types

• AutoCell® dynamic Radio Frequency (RF) management

• Plug and Play AP installation



Voice-Grade Performance

• High-speed, cross-subnet roaming

• End-to-end Quality of Service (QoS)

• High availability to meet voice service expectation





Comprehensive Security

Directory-integrated link security simplifies user access management(디렉터리 통합링크 보안은 유저 접속 관리를 간락화한다)

• 모든 어플리케이션과 장치를 위한 인증옵션과 접속제어 옵션의 풍부함

• 무선 침입차단





Ease of Installation and Operation

무선랜 시스템은 설치,환경설정과 운영을 하는데 어렵지만

Summit WM 시리즈는 환경설정과 무선네트워크 운영의 복잡성을 관리하기 위한 새로운 접근을 제공한다.

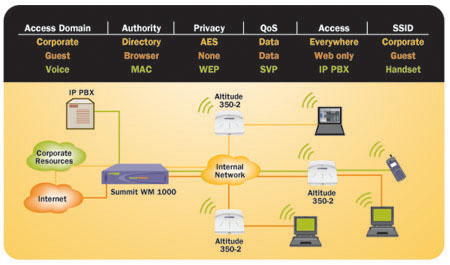

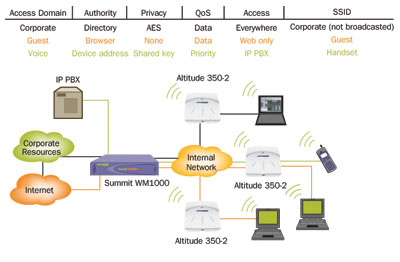

Summit Wireless Mobility Access Domains

Summit Wireless Mobility Access Domains (WM-AD)은 관리자에게 유저,그룹 장치나 어플리케이션의 각기 다른 카테고리를 위한 프로필을 쉽게

정의할수 있도록 도와준다.

다수의 보안과 실행 매개변수의 구성을 필요로 하는 다른것들과 비교하여, WM-AD는  동적인 계획의 변형되는 접속과제를 위한 접근이 간편하며

강력하다.



관리자가 사용자에게 다른유형의 접속 도메인을 결정한 후에, 각기 접속 도메인은 하나 아니면 그이상의 Altitude 350-2 AP를 지정한다.

지정된 AP는 브로드케스팅 서비스를 이용가능하다.

예를들어, 게스트 접속을 위한 접속 도메인은 로비에 있는 AP에 의해서 공시될것이며,

반면에 VoWLAN phones을 위한 두번째 접속 도메인은 factory floor(한층)를 커버하는 AP에 의해 지원받을수있다.



사용자의 관점으로부터, 각기 접속 도메인은 독립적인 가상AP로 나타날 것이며, 관리자에 의해 선택된 지역에서만 이용가능하다.

사용자나 장치가 이들 가상AP중의 하나와 관련되었을때, 연결은 관리,개인정보보호 QoS와 네트워크 자원,접속을위한 도메인 매개변수와 연관되어

운영될것이다.

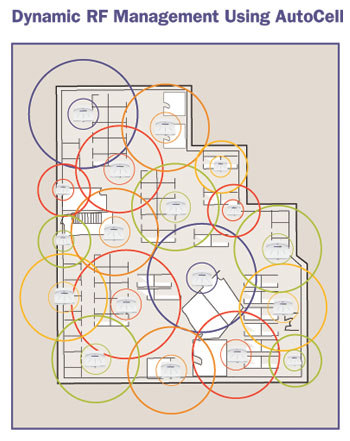

AutoCell Dynamic RF Management

Summit WM 시리즈는 확장된 동적인 RF관리 능력으로 셋업과 운영을 간편화한다.

동적 RF관리는 AutoCell technology를 통해서 가능하다.(Summit WM100의 옵션)

AutoCell은 지역의 RF범위를 자동으로 최적화하며, 범위를 최대화 하는동안에 trouble-free client connectivity를 제공하기 위해 채널선택과

파워레벨을 조정한다.



적용되는 범위에 나타날수 있는 변화를 따라가기 위해 AutoCell로 인하여 측정과 조정이 하루 24시간동안 발생한다.

환경변화에 의한 파워조정이나 수동 SET(Secure Electronic Transaction)이 필요치 않음

AP 이상시에, AutoCell은 이상현상을 탐지해서 fault tolerance가 적용되어 이웃 AP들의 출력을 증가시켜서 보충한다.



AutoCell은 중앙집중화를 위한 연결을 요구하지 않는 분배된 알고리즘을 이용한다.

이것으로써, 지점지원은 간략화된다.

AutoCell은 매우 안정적이며 RF가 변화중일 때에도 WLAN은 이용가능하며 신뢰성이 높다.





Plug and Play AP Installation and Intuitive Management

AP설치는 간편하다.

AccessAdapt™ technology를 이용함으로써, 350-2 AP는 Summit WM 스위치를 자동으로 인식하며 환경설정을 다운받는다.

기술자들은 특별한 WLAN지식이 없어도 현재의 시스템에 새로운 AP들을 빠르게 추가할수있다.



Summit 무선이동성 솔루션은 현재 IP네트워크와 무선 사용자 추가가 대단히 쉽다.

기업은 고도의 보안, 클라이언트 드라이버의 관리와 설치가 필요치 않는 균일한 로밍서비스의 뛰어난 성능을 즐길수있다.

AP와 스위치가 IP를 이용하여 통신한 이후로, 관리자들은 무선 네트워크를 설치할 때에 network-wide VLAN을 구성할 필요가 없어졌다.



intuitive Summit wireless mobility graphical management interface는 환경설정과 유저의 관리및 장치,어플리케이션을 중앙집중화하며

네트워크상의 웹브라우져나 시스템의 관리포트를 통해 직접 접근할수있다.

remote performance and session monitoring, statistics, status monitoring, and reporting 을 제공하며

SSL, SNMP v2, FTP, RADIUS accounting, statistics, syslog, and Secure Shell (SSH) interface를 지원한다





Voice-Grade Performance

오늘날의 기업 무선랜은 그들 유선환경의 수행과 품질에 떨어지지 않는 거의 동등한 작업을 수행할수 있어야만 한다.

Summit WM 시리즈 스위치는 voice over WLAN과 같은 작업대기 시간에 민감한 어플리케이션의 수행에 두드러진다.



High-Speed Cross Subnet Roaming

Summit WM시리즈 스위치는 scalable, voice-grade performance와 VoWLAN사용자들이 AP간을 이동할수 있도록 해준다.

(반향(echo)을 방해하지 않으며, 연결이 끊기지 않고 서브넷 사이 조차도 가능함)

로밍시에(roaming) 유저가 이동시에도 클라이언트IP는 변하지 않으며 어플리케이션도 영향을 받지않는다.

이들 능력은 토폴로지 수정이나 환경,클라이언트 소프트웨어를 변경하지않고 현재 네트워크에 추가하기가 수월하다.



Summit WM 시리즈 스위치는 표준 802.11i기반의 새로운 로밍 증설에 있어서 이점이 있다.

사전인증과 Key caching으로 인하여, 유저들은 중앙집중형 네트워크로 인증시에도 AP사이를 빠르게 이동할수있다.

Summit WM 시리즈 스위치는 유저가 접근하는 AP에만 유일한 key를 생성한다.

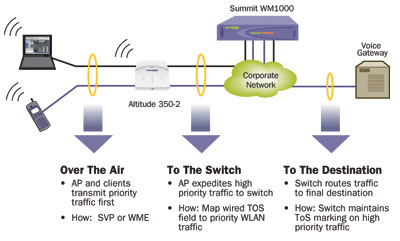

End-To-End Mobile Quality of Service

QoS는 특히 VoWLAN이나 높은 우선순위 유저들에게 필수적이다.

Summit WM 스위치는 무선 유저들로부터 패킷 목적지까지 end-to-end QoS를 제공한다.

QoS는 WM-AD를 통한 유저들의 다른 클래스를 위한 환경설정이 쉽다.



Extreme Networks' wireless QoS 솔루션은 유저에서부터 목적지까지 올바른 트래픽 우선순위를 유지한다.

무선에서, 대기시간에 민감한 트래픽은 SpectraLink Voice Protocol (SVP)이나 802.11e Wireless Multimedia Extension (WME) priority

management를 이용한 우선순위 접근을 준다.

AP가 스위치로 향한 대기시간이 민감한 트래픽을 관통하기전에, tunneled packet에 높은우선순위 서비스를(Tos) 추가한다.

최종적으로, Summit WM 스위치는 트래픽 우선순위가 항상 유지되기 위해서 트래픽이 기업에 전달될때 the ToS field setting 을 유지한다.

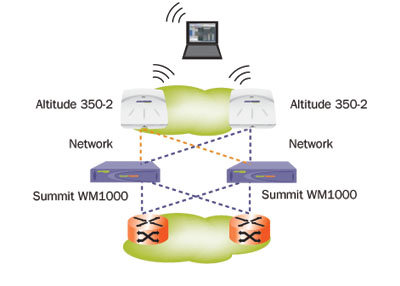

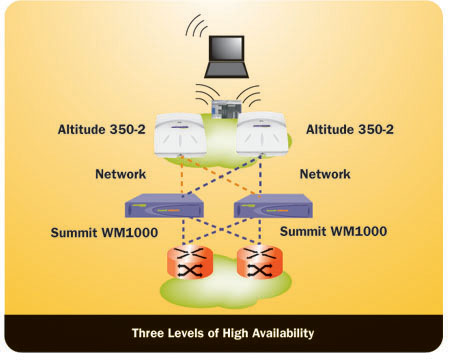

Mission-Critical High Availability

Summit 무선 이동성 솔루션은 대기업 수준의 이용성을 제공한다.

AutoCell은 AP이상현상을 탐지하며 이에대한 대비책으로 이웃AP의 출력파워를 높인다.



스위치 이용성을 향상시키기 위해, Summit WM 스위치는 충분한 파워서플라이를 장착하고있으며, 파워문제에 대한 걱정을 경감시킨다.

덧붙여서, 스위치는 세컨드 Summit WM 스위치로 또다른 모드 환경설정이 가능하다.

스위치 오류시에  AP는 네트워크 링크오류를 탐지하여, Summit WM 스위치는 새로운 네트워크 경로를 선택한다.




Comprehensive Security

보안은 WLAN시스템에서 핵심 문제임에 틀림없다.

Summit WM 스위치는 단일 AP인프라를 이용해서 모두 전달되는 링크접속과 침입탑지를 위한 보안을 제공한다.

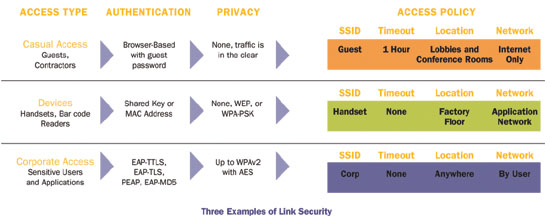

Directory-Integrated Link Security

Summit 무선이동 솔루션은 유저 접속의 관리를 효율적으로 하기위해 현재 디렉터리 자원에 영향을 미치는 보다 개선된 링크 보안능력을 전달한다.

링크보안 특징은 각기 WM-AD의 상황에 따라 결정된다.

이용성,다중인증과 결산자원의 고도화를 위해 특정 WM-AD를 지정할수있다.



Summit WM 스위치는 게스트를 위한 암호화 되지않은 자료로 부터 보호옵션을 완벽히 지원하며 전화,PDAs, to WPA-v1, and WPA-v2의 key를

공유한다.



Multiple Authentication and Access Control Options

각기 WM-AD의 국면은, 어떻게 무선유저와 장치가 브라우져기반 로그인,MAC address 인증이나 802.1x Enterprise AAA identity management를

인증하느냐이다.

MAC address 인증은 추가되는 보안을 위한 다른 링크보안 타입과 조화될수있다.



유저들이 네트워크에 접속된 후에 그들이 원하는 자료에 접근을 제한하는것은 중요하다.

WM-AD는 WM-AD멤버십,인증상태에 기반된 각기 연결을 위한 진보적인 필터링 옵션과 RADIUS authentication message의 한부분 으로써 제공된

특정 필터링 명령을 제공한다.

게스트는 walled garden 이나 인터넷을 향한 직접적인 루트가 제한될수있다.

특정 WM-AD로부터의 트래픽은 지정된 포트나 next-hop routing를 이용하는 네트워크가 제한될수있다.



Summit WM 스위치는 기본네트워크 접근제어를 위한 독특하고 강력한 환경을 제공한다.

WM스위치와 RADIUS서버와의 교환된 정보를 이용하여,

관리자는 사용자가 특정 지역,사용자,업무에 접근하게 할수있는 진보된 접근제어 솔루션을 설계할수있다.

WMAD는 또한 유무션 사용자를 위한 독립형이나 여분의 VPN 시스템의 필요성을 경감시키며

특정 물리적 포트나 VPN,firewall resource를 통한 집합 트래픽에 의하여 VPN과 firewall 솔루션을 간단히 통합한다.

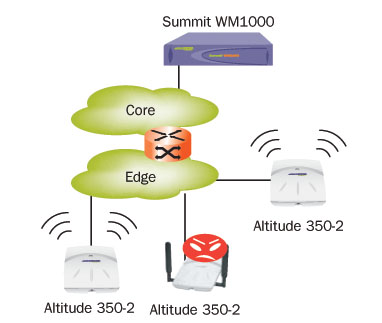

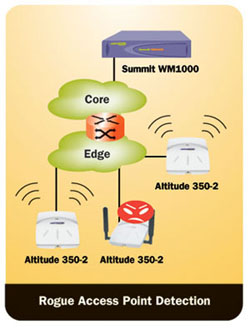

Wireless Intrusion Detection

악성 접속이나 인증되지않은 네트워크는 기업네트워크의 무결성에 대단히 위협적이다.

오늘날의 유저는 WLAN gear에 쉽고 많은 비용이 필요가 없는 접속을 하며 관리되지않은 AP의 설치에 연관된 보안위험을 신경쓰지 않아도 된다.



The Summit WM Spy는 인증되지않은 악성 접근과 P2P 무선 네트워크를 위한 다중 대역폭과 채널을 감시함으로써 침입탑지를 한다.

만약 악성장치나 네트워크가 발견된다면, 관리콘솔에 보고된다.

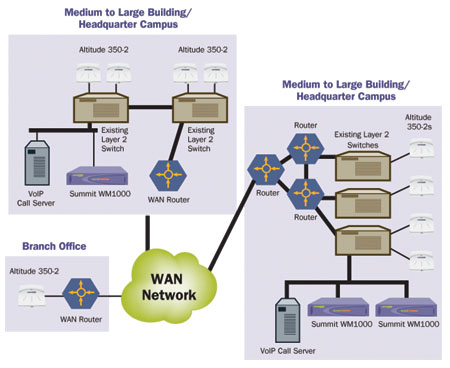

Typical Applications



• 다수유저 타입과 장치를위한 무선연결성을 필요로하는 기업

Summit WM 스위치로 인하여 관리자는 게스트와 voice유저 그리고 기업자원에 보안접속을 위한 근로자들과 같은 무선유저의 각기다른 카테고리를

지원하기위한 시스템 환경설정을 빠르고 쉽게할수있다.

각기 카테고리는 보안,QoS,무선자원과 네트워크 접속과 같은 세팅하기 쉬운 맞춤형 파라미터를 가지고있다.



• Voice over WLAN과 같은 고성능 어플리케이션을 지원하는 WLAN솔루션

Summit WM 스위치는 보안을 유지하기위한 사전인증과 접속해제를 최소화 하기위한 IP지속성으로 voice-grade Layer 3 roaming across APs를

지원한다.

이는 roaming이 subnet을 교차하게할 뿐만 아니라 다른 Summit WM 스위치가 작동중인 AP를 교차한다.





• 플러그앤 플레이와 중앙집중형 지원으로 분배된 무선 접속성을 요구하는 배치

Summit 무선이동성은 본부에 설치된 중앙집중형 Summit WM 스위치로 다수기업 배치에 이상적이다.

AP는 멀리떨어진 지역으로 전송이 가능하며 비숙련자에 의해서도 설치가 가능하다.

네트워크에 연결된다면 AP는 Summit WM 스위치를 자동적으로 찿고 연결한다.

지점모드,지역스위칭 인프라를 위한 원거리 APs bridge로인해, 아직 Summit WM 스위치로 부터 중앙관리되어지는 동안에도

지역 무선 이용자를 위한 고성능 수행을 제공한다.



• 고이용성과 RF관리를 필요로하는 어플리케이션

Summit WM 스위치는 네트워크 정전에 의한 대비책 으로써 OSPF의 이용과 대체작동으로, 여분의 파워서플라이와 같은 특징을 제공한다.

또한 AutoCell로 인하여 RF범위는 모니터링이 되며 이상사태에 대한 보상책 으로써 이웃 AP의 파워를 증가시킨다.





• 연결성과 무선 침입탑지를 필요로하는 장소

Summit 무선 이동성은 무선연결성과 침입탑지를 위한 Altitude 350-2 AP의 설치를 허용한다.

AP는 악성 접속과 P2P 네트워크를 탑지하기위해 다수의 채널을 감시할수있다.

감시된 결과는 중앙 Summit WM 시스템에 수집,분석,보고되며

관리자가 승인되지않는 장치들을 식별할수있게 해준다.


Technical Specifications
SECURITY
Authentication
Captive Portal - URL Redirect to a Web Page
Walled Garden - unauthenticated access to restricted sites
802.1x - WPA, EAP-TLS, EAP-TTLS, PEAP, EAP-MD5
RADIUS, Rogue AP Detection
Encryption
WEP (40 & 128 bit), TKIP, AES
IETF RFCs
RFC 791 - IPv4
RFC 1812 - Minimum Router Requirements
RFC 793 - Transport Control Protocol (TCP)
RFC 768 - User Datagram Protocol (UDP)
RFC 792 - Internet Control Message Protocol (ICMP)
RFC 826 - Address Resolution Protocol (ARP)
RFC 2865 - Remote Access Dial In User Service (RADIUS)
RFC 2866 RADIUS Accounting
RFC 2165, 2608 - Service Location Protocol (SLP)
RFC 2131 - Dynamic Host Configuration Protocol (DHCP)
RFC 2328 - Open Shortest Path First (OSPF v2)
RFC 1587 - OSPF Not So Stubby Area (NSSA) Option
RFC 1350: The TFTP Protocol (Revision 2)
RFC 2716 - EAP-TLS
RFC 1155 - Structure and identification of management information for TCP/IP-based internets
RFC 1157 - Simple Network Management Protocol (SNMP)
RFC 1212 - Concise MIB definitions.
RFC 1213 - Management Information Base for Network Management of TCP/IP-based internets - MIB-II
RFC 1215 - Convention for defining traps for use with the SNMP
RFC 1901 - Introduction to Community-based SNMPv2 (SNMPv2c)

RFC 2011 - SNMPv2 Management Information Base for the Internet Protocol using SMIv2
RFC 2012 - SNMPv2 Management Information
Base for the Transmission Control Protocol using SMIv2
RFC 2013 - SNMPv2 Management Information
Base for the User Datagram Protocol using SMIv2
RFC 2578 - Structure of Management Information Version 2 (SMIv2)
RFC 2579 - Textual Conventions for SMIv2 2580 Conformance Statements for SMIv2
RFC 2863 - The Interfaces Group MIB
RFC 3416 - Version 2 of the Protocol Operations for the Simple Network Management Protocol (SNMP)

RFC 3417 - Transport Mappings for the Simple Network Management Protocol (SNMP)
RFC 3418 - Management Information Base (MIB) for the Simple Network Management Protocol (SNMP)
•  RFC 959 - File Transfer Protocol (FTP)

RFC 2660 - The Secure HyperText Transfer Protocol (HTTPS)
RFC 2030 Simple Network Time Protocol v4
RFC 1191 - Path MTU Discovery


Internet Draft - Secure Shell v2 (SSHv2)
Internet Draft - EAP-TTLS
Internet Draft - EAP-PEAP
Internet Draft - CAPWAP Tunneling Protocol (CTP)
IEEE STANDARDS
802.11d - 802.11 Extensions to Operate in Additional Regulatory Domains
802.11h - Spectrum managed 802.11a (in 5 GHz band in Europe)
802.11i - WLAN security and provide better network access control
  802.1x - Port based network access control
802.11e - MAC Enhancements for Quality of Service (future)
802.1aa - 802.1x maintenance
802.3af - DTE Power via MDI (Power over Ethernet)
  802.3 - CSMA/CD (Ethernet)
802.3i - 10BASE-T
802.3u - 100BASE-T
  802.3x - Full Duplex

802.3z - 1000BASE-X (Gigabit Ethernet)
802.1d - MAC bridges
802.11 MIB - Management information base for 802.11
PHYSICAL
Unit Dimensions (with secured plastic cover)
Length 54.4 cm (21.4 in)
Width 42.2 cm (17.0 in)
Height 8.9 cm (3.5 in) - 2U
Weight unpackaged 13.6 kg (30 lbs)
Packaging Specifications
Length 67.3 cm (26.5 in)
Width 58.7 cm (23.1 in)
Height 24.1 cm (9.5 in)
Weight 17.2 kg (38 lbs)
LEDs
Status-3 colors (R,O,G)
Activity-3 colors (R,O,G)
Input Power Cord
2 North American PS cords provided Input Power Cord outside of U.S.
Country specific certifications required
Input Socket - IEC 60320 C13
Minimum Wire Size: 0.75mm2 (18/3AWG) copper stranded minimum
10 ft max length
OPERATING SPECIFICATIONS
Temperature 0ºC to 40ºC (32ºF to 104ºF)
Relative Humidity 10 - 95% (Non-Condensing)
Altitude 0 - 3000 meters (9,850 ft)
Shock 3G, 11ms, 60 Shocks
Sine Vibration 5-100-5 Hz @.2G, 0-peak, 1/10 Oct/min
Random Vibration 3-500Hz 1.5Grms
REGULATORY/SAFETY
Safety
North America EMC for ITE
CB per IEC 60950-1:2001 with all available country deviations
GS Mark per EN60950-1:2001
73/23/EEC Low Voltage Directive
Laser Safety per EN60825-1:A2:2001
FCC 21 CFR 1040.10 LN#50 7-01
CDRH Letter of Approval
Emissions
FCC CFR 47 part 15 Class A (USA)
ICES-003 Class A (Canada)
European EMC Standards

EN 55022:2003 Class A
EN 55024:1998 Class A includes IEC/EN 61000-4-2, 3, 4, 5, 6, 8, 11
EN 61000-3-2,3 (Harmonics & Flicker)
ETSI EN 300 386:2001 (EMC Telecommunications)
EN60601-1-2 (Medical)
89/336/EEC EMC Directive
International EMC Certifications
CISPR22:2003:A1:2004 Class A (International Emissions)
CISPR 24:1997 Class A (International Immunity)
IEC/EN 61000-4-2 Electrostatic Discharge
IEC/EN 61000-4-3 Radiated Immunity
IEC/EN 61000-4-4 Transient Burst
IEC/EN 61000-4-5 Surge
IEC/EN 61000-4-6 Conducted Immunity
IEC/EN 61000-4-11 Power Dips & Interruptions
Country Specific
VCCI Class A (Japan Emissions)
AS/NZS 3548 ACA (Australia Emissions)
CNS 13438:1997 Class A (BSMI-Taiwan)
Environmental
EN/ETSI 300 019-2-1 v2.1.2 - Class 1.2 Storage
EN/ETSI 300 019-2-2 v2.1.2 - Class 2.3 Transportation
EN/ETSI 300 019-2-3 v2.1.2 - Class 3.1e Operational
EN/ETSI 300 753 (1997-10) - Acoustic Noise
ASTM D3580 Random Vibration Unpackaged 1.5G
Storage & Transportation
Temperature -40ºC to 70ºC (-40ºF to 158ºF)
Relative Humidity 10 - 95% (Non-Condensing)
Shock 10G, 6ms, 600 Shocks
Random Vibration 5-20Hz @ 1.0 ASD W/-3dB/oct from 20-200Hz
Drop at 39.4", 14 drops, packaged
Mounting Requirements
2U Rack Mount Configuration fitting standard 19" rack
Adjustable mounting ears (included) allow cabling at front, middle or rear of unit
GENERAL SPECIFICAIONS
Ports
2 1000BASE-SX ports (MTRJ connector) - Summit WM1000
4 10/100BASE-T ports - Summit WM100
1 10/100BASE-T management port
1 DB9 Serial console port
Primary Power Supply
Voltage Range-90-264 VAC
Frequency Range-43-63 Hz
Max Input Current-6.0A @ 100 VACv-3.0A @ 240VAC
In-rush Current-60/80A @ 115/240 VAC
Redundant Power Supply (Included)
Hot-Swappable module
Voltage Range-90-264 VAC
Frequency Range-43-63 Hz
Max Input Current-6.0A @ 100 VAC- 3.0A @ 240VAC
In-rush Current-60/80A @ 115/240 VAC










Ordering Information
Order Number: Description:
15937 Summit WM1000 Switch with 2X gigabit interfaces; supports 100 Altitude 350-2 APs. Includes AutoCell dynamic RF management, two 15942 PSUs, rack mount brackets, two U.S. power cords. Upgradeable to support 200 APs with 15941 upgrade.
15945 Summit WM100 Switch with 4X Fast Ethernet interfaces; supports 50 Altitude 350-2 APs. Includes two 15942 PSUs, rack mount brackets, two U.S. power cords. Upgradeable to AutoCell dynamic RF management with 15940 upgrade.
15938 Dual-radio Access Point capable of supporting 802.11a/b/g standards; requires Summit WM series switch for operation. Includes internal antennas and standard mounting bracket. Use 802.3af PoE or optional ext. Altitude 305-2 AC to DC 6V adapter. Two RP-SMA connectors.
15939 Dual-radio Access Point capable of supporting 802.11a/b/g standards; requires Summit WM series switch. Includes bracket and two 15931 “paddle” external antennas. Use 802.3af PoE or optional ext. PSU. Two RP-SMA connectors.
15940 Enables AutoCell dynamic RF management capabilities for up to 50 Access Points on the Summit WM100 switch; requires Summit WM100 switch.
15941 Summit WM1000 capacity upgrade; supports 100 additional Altitude 350-2 APs (for a total of 200 APs); AutoCell dynamic RF management capabilities is included; requires Summit WM1000 switch.
Accessories
15925 External Power Adaptor for the Altitude 350, AC to 6 Volt DC, U.S./Canada only
15926 External Power Adaptor for the Altitude 350, AC to 6 Volt DC, European Union
15928 External Power Adaptor for the Altitude 350, AC to 6 Volt DC, United Kingdom
