Unified Access RF Manager


Extreme 네트워크의 Unified Access RF Manager (UA RF Manager)는 무선네트워크 배치에 필요한 모든 툴을 포함하는 독립형 어플리케이션이다.

accurate wireless design은 재배치를 위한 비용지출을 할필요가 없다는것을 의미한다.

RF Manager로 인하여 골치아프며 손이 많이가는 현장방문 조사의 필요성을 없애버렸다.



비록 UA RF Manager가 처리과정을 단계적으로 보여주지만, 이것은 기능적으로 쉬운사용 으로는 보증하지 않는다.

이것은 네트워크 최적화를 위한 진보된 옵션과 최상의 무선투자 효과를 보여준다.



무선네트워크는 현재 발전중에 있으며, UA RF Manager는 보안, 효과적인 네트워크 구현을 가져다주며,

이용성과 고수행을 위한 증가되는 유저의 요구를 다룰준비가 되어있다.





Simplifies Wireless Design

UA RF Manager는 무선설계의 핵심과정을 만족시킨다:

  • Architectural-Grade 평면도 삽입: source에 관계없이, 가능한한 직관적이며 간단하게 평면도 삽입을 해준다.
  • Design Requirements Specification:  원하는 범위와 작업처리 레벨을 그래픽 으로 나타내기 위해 RF Manage를 이용한다.
    신호누설을 최소화 하기위한곳을 UA RF Manager 에게 이야기하라.(design a 'tight' RF network)
  • Simultaneous 3-D Tri-Mode Simulations (802.11a/b/g): Extreme's dual-radio Altitude wireless port에 의해 지원되는 모든 802.11무선
    표준의 동시 시뮬레이션(simulation)을 제공한다.
  • Correlate Design to Real World:원거리 유저로부터 다루어지는 신호를 수집하므로써 조율하는 real-world design 을 제공한다.
  • Deploy: parts list 로부터 배치를 측정하게 하며, 스위치 환경설정을 위한 Altitude의 정확한 위치를 가리키는 평면도를 나타낸다.
  • Grow: 변형을 위해 추가되는 능력을 보조해주며 무선네트워크의 수행능력을 업그레이드한다.
  • Extensible Barrier Library: 벽,문,창문 그리고 마루(바닥) 모두는 신호전파에 영항을 준다.
    RF모델링의 중심은 이들 장벽을 통해 정확하게 신호희석(감쇠된 신호)을 나타내는 것이다.
    UA RF Manager는 특정건축(두껍거나 특정자재) 빌딩을 위한 보상책으로 자신만의 방책을 지정할수있는 능력을 제공한다.



Provides Ease of Use

highly-evolved wireless design은 직관적 그래픽 유저 인터페이스로 설명된다.

따라서 radio 기술자 없이도 사이트 디자인과 구체화를(모니터링) 할수있다.

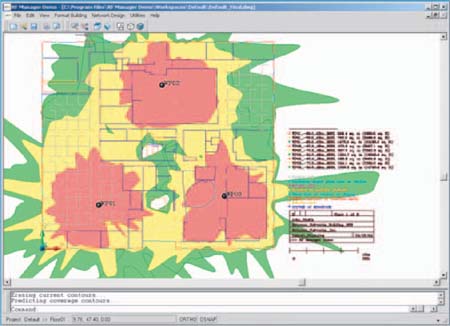

  • 강력한 그래픽 인터페이스는 빌딩의 3D랜더링을 관찰과 조작 그리고 어떠한 시점에서도 무선범위를 overlay(오버레이) 해준다.
  • UA RF Manager로 평면도의 삽입을 쉽게 하기위해 Wizard-based 처리를 한다.
    만약 평면도의 CAD기반 버젼을 사용하지 못할시에는, 프로그램은 탐지된 평면도나 설계도를 이용하여 사용가능하다.
  • Real-Time Simulation은 디자인 변화의 결과를 즉시 볼수있도록 해준다.
  • Full Auto-Design 모드는 UA RF Manager가 적당한 지역에서 Altitude 세팅에 의해 무선네트워크 설계를 자동적으로 할수있게 해주며,
    요구사항에 맞게 파워셋팅과 채널을 조정한다.
  • Coverage or Capacity 옵션은 전체설계의 균일한 연결비율이나 단일지역에서 유저의 기대되는 수에 기반한 다른 비율을 특정화 시킨다.
  • Virtual Client Stimulation Mode: primary 와 secondary 접속점부터 예상되는 작업처리량을 즉시 보여준다.
  • Altitude Auto-Configuration 은 시각적 디자인을 실제 환경설정으로 변환한다.



Power Tools for Switch-Centric Wireless Design

UA RF Manager Wizard는 단시간에 효과적인 무선설계를 할수있고 강력한 네트워크 조율특징과 분리가능한 antenna로 설계하기위한
기능을 포함한다.

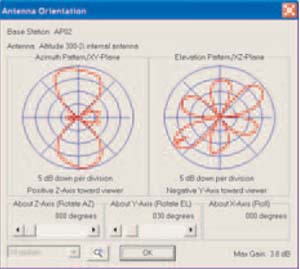

  • antenna의 정확한 위치를(높이,경사,방위) 특정화하여 Altitude 무선포트의 효과를 증가시키며,
    Altitude 300-2i 의 통합된 연결식 antenna 혹은 분리가능한 dual/band antenna의 전체 제어권을 준다
  • 어느 스위치가 Altitude에 연결될 것인지와 만약 Fast Ethernet 연결을 위한 Altitude의 100M 범위에서 벗어나면 경고를 한다.
  • Extensible Antenna Library: 다른 제조사의 특별한 antenn에 요구되는 어플리케이션의 설계를 위해, 단순히 UA RF Manager로
    패턴을 삽입한다.
  • Remote Measurement Collection Agents: 설계최적화와 오류처리를 위해 이용되며 client agent는 빌딩전체 신호를 측정하게
    해준다(노트북, PDA등)
  • Design Optimizer: 원거리 유저로 부터 수집된 real-world data로, 잠재적인 설계결점을 노출시키기 위해 전체설계를 조절할수 있으며,
    AP의 재비치 비용을 절감한다.



Other Features

  • Country-specific design features: UA RF Manager는 규정과 빈도수 제한을 이해하며 불법 네트워크를 설계하지 못하게 한다.
  • Wide variety of file import and export capabilities:
    • Import: AutoCAD *.DWG, and *.DXF (drawing exchange format) files, Windows Metafile (*.WMF),
      and certain raster image file imports (*.BMP, *.TIFF, and *.JPG).
    • Export Formats: AutoCAD *.DWG and *.DXF (drawing exchange format) files, and Windows Bitmap *.BMP.

Unified Access RF Manager Product Specifications
Switch Requirements
Extreme Switch Platform

  • Altitude Wireless Port Dual Radio Access Point
  • Unified Access Switch

Server Requirements
Server Platform

  • Windows XP
  • Window 2000
  • Windows 98

Server Requirements

  • 256 MB RAM (512 MB recommended)
  • 100 MB disk space
  • Intel Pentium III or better
  • CD-ROM Drive for installation


Ordering Information

Order Number

Description

15451

Unified Access RF Manager: Full building floorplan import/export tools. Full design simulation tools (both automatic and manual). Antenna Design Wizard. 10 Altitudes per open design. Unlimited number of designs.

15452

Unified Access RF Manager (Advanced). Same features as the RF Manager (above). Includes remote agent data collectors and RF Optimization Tool. Unlimited Altitudes per open design. Unlimited number of designs.

15453

Upgrade Key from RF Manager to RF Manager Advanced

Service

97003-RF

1 year software subscription to Unified Access RF Manager

97003-RFA

1 year software subscription to Unified Access RF Manager Advanced

97003-RFU

1 year software subscription to Unified Access RF Manager Upgrade
